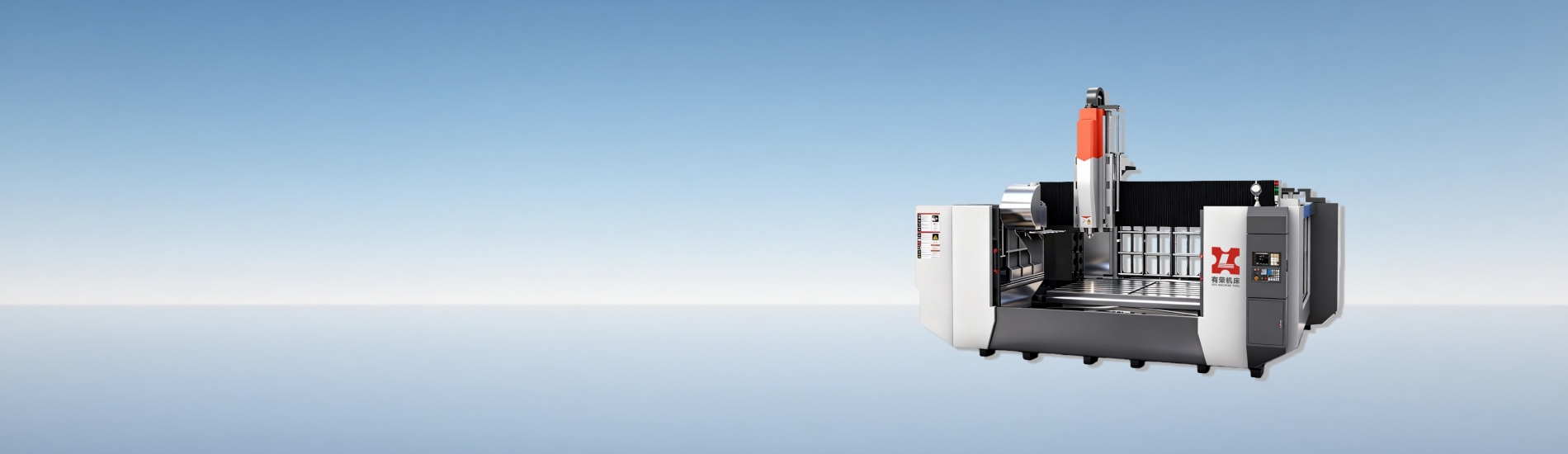

产品型号
GH3022
产品分类：Bridge Type GMC
![]()
优势特点
优势特点
聚焦大型/超大型工件加工
高刚性结构搭配精密传动技术
切削稳定高效 精度持久可控
适配工程机械、航空航天等高端领域，为重型制造提供硬核支撑
工作台
单位
-
工作台宽度
2800mm
-
工作台长度
6000mm
-
最大台荷重
3000KG
-
T型槽数/中心间距/宽度
28×200
行程
单位
-
X行程
3000mm
-
Y行程
2000mm
-
Z行程
700mm
-
主轴到鼻端距离
130-830mm
-
龙门宽度
2200mm
主轴
单位
-
主轴锥度
BT40
-
主轴最高转速
12000rpm
-
传动方式
直接式
-
拉刀方式
BT40四瓣爪
进给
单位
-
X、Y、Z轴进给速度
1-10000mm/min
-
X、Y、Z轴快移速度
10/15/10m/min
-
X/Y/Z最大进给速度
40/40/36m/min
精度
单位
-
X/Y/Z轴定位精度
0.02/0.015/0.012mm
-
X/Y/Z轴重复定位精度
0.015/0.012/0.01mm
刀库(选配)
单位
-
刀具数量
24把
-
刀库形式
圆盘式
-
最大刀具直径(满刀)/长度/重量
Φ75mm/300mm/8kg
-
邻空刀直径
Φ150mm
-
换刀时间(刀对刀)
3sec
机床尺寸
单位
-
机床高度(Z轴正极限)
3500mm
-
机床宽度+排屑机(Y轴负极限)
5200+1400mm
-
整机尺寸
5200*4400*3800mm
